금속판 니블커터 SHEET METAL NIBBLER CUTTER / YT-160A





SHEET METAL NIBBLER CUTTER
ITEM : DOUBLE-HEADED CUTTER

판금 니블러 커터
품목: 양두 커터

MODEL : YT-160A
모델 : YT-160A

▲ Warning
Please do not cut the sheet thicker than stipulated below.
Do not use the tool beyond the operating scope herein.
Do not use the tool under unusual circumstances to avoid any possible accident.
Do not change any inner structure or re-assemble the tool without the advice of the manufacturer.

▲ 경고
아래 규정된 두께보다 더 두껍게 시트를 절단하지 마십시오.
이 설명서의 작동 범위를 벗어나 공구를 사용하지 마십시오.
사고 발생 가능성을 방지하기 위해 비정상적인 상황에서 공구를 사용하지 마십시오.
제조업체의 권고 없이 내부 구조를 변경하거나 공구를 재조립하지 마십시오.



최대 절단 용량:
2.0mm 두께 알루미늄 판, 구리판
2.0mm 두께 플라스틱, 섬퓨판
1.8mm 두께 철판
1.0mm 두께 스테인레스 스틸 판

적절 속도 : 1,500 - 3,000rpm

최소 절단 반경 : 약 12mm

Characteristics
Unique convenience and durability.

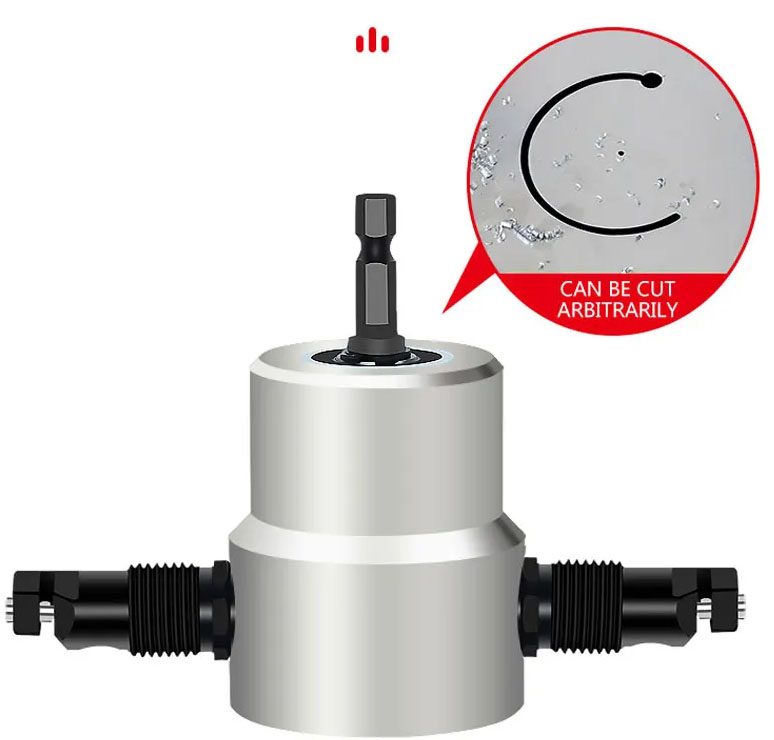

Excellent cutting speed by 2 metre per minute with 3000RPM. Best cutting result without any burrs at the cutting edges. 360 changeable direction at operation.
To be fitted with any electric drill or power drill with 3000RPM.
Different cutting shapes available.

특징
독특한 편의성과 내구성
3000RPM으로 분당 2미터의 뛰어난 절단 속도. 절삭날에 버 없이 최상의 절단 결과를 제공합니다. 작동 중 360도 회전 방향 변경 가능.
3000RPM의 모든 전동 드릴 또는 파워 드릴에 장착 가능.
다양한 절단 형태 제공



Operations
(1) Fasten the plate (to be cut) onto an operating platform with a minimum distance of 15cm between the plate and the platform.
(2) Fit the tool with an electric drill or any power drill by. fastening the drill chuck.
(3) Operate the tool when the motor runs.
(4) Release the cutting bit when the motor keeps running.
(5) Use special bit-cooling oil at operation.
(6) See the picture below for more information when the tool is fitted to a drill.

동작방법
(1) 절단할 플레이트를 작업 플랫폼에 고정하고, 플레이트와 플랫폼 사이에 최소 15cm의 간격을 두십시오.
(2) 드릴 척을 고정하여 전동 드릴이나 다른 전동 드릴에 공구를 장착하십시오.
(3) 모터가 작동할 때 공구를 작동하십시오.
(4) 모터가 계속 작동할 때 절삭 비트를 놓으십시오.
(5) 작동 시에는 특수 비트 냉각 오일을 사용하십시오.
(6) 공구를 드릴에 장착할 때 자세한 내용은 아래 그림을 참조하십시오.



A Note
Tighten any screw before using the tool.
Never start operation before the motor runs.
Keep a vertical angle of the cutting bit to the sheet
Release the bit in operation while the motor is still running.
Please use special bit-cooling oil at operation.

참고 사항
공구를 사용하기 전에 나사를 조이십시오.
모터가 작동하기 전에는 절대 작동을 시작하지 마십시오.
절단 비트가 시트와 수직 각도를 유지하도록 하십시오.
작동 중에는 모터가 작동하는 동안 비트를 놓으십시오.
작동 시에는 특수 비트 냉각 오일을 사용하십시오.



Capacity
For main metal sheet cutting: iron plate 1.8mm max./stainless steel plate 1.2mm max
For other material cutting: copper or aluminum plate 2.0mm max./ plastic or plywood 2.0mm max.


용량
주요 금속판 절단: 철판 최대 1.8mm / 스테인리스 강판 최대 1.2mm
기타 재료 절단: 구리 또는 알루미늄 판 최대 2.0mm / 플라스틱 또는 합판 최대 2.0mm




Replacement

Rod Replacement:

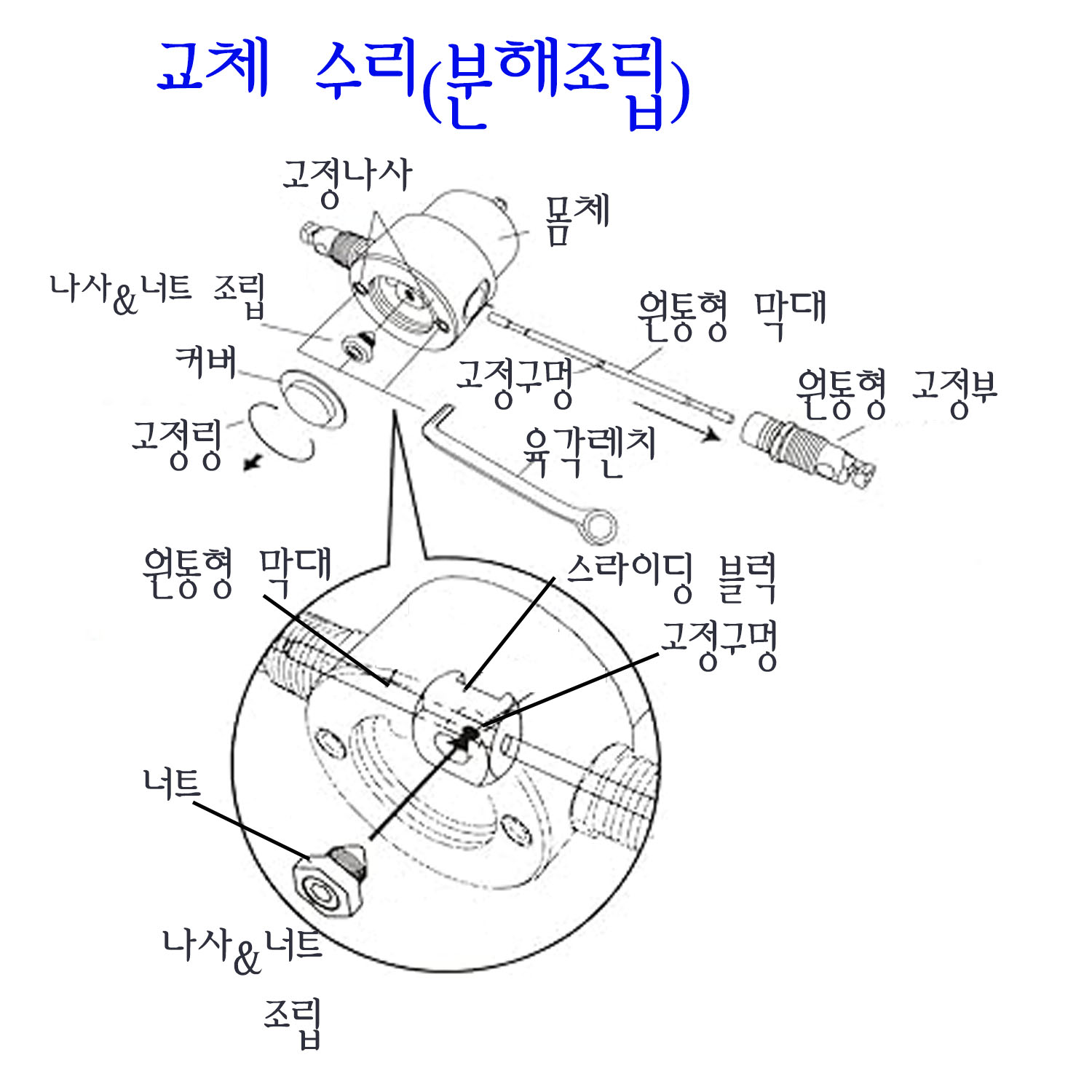

1. Loosen the screw on therod holder.
2. Loosen the set. screw and pull out the rod.
3. Fix the center hole in the rod inte the right position of the sliding block and then tighten the set screw.
4. Tighten the screw on the rod holder.
5. Install the cover and lock ring.

Rod Holder Replacement:

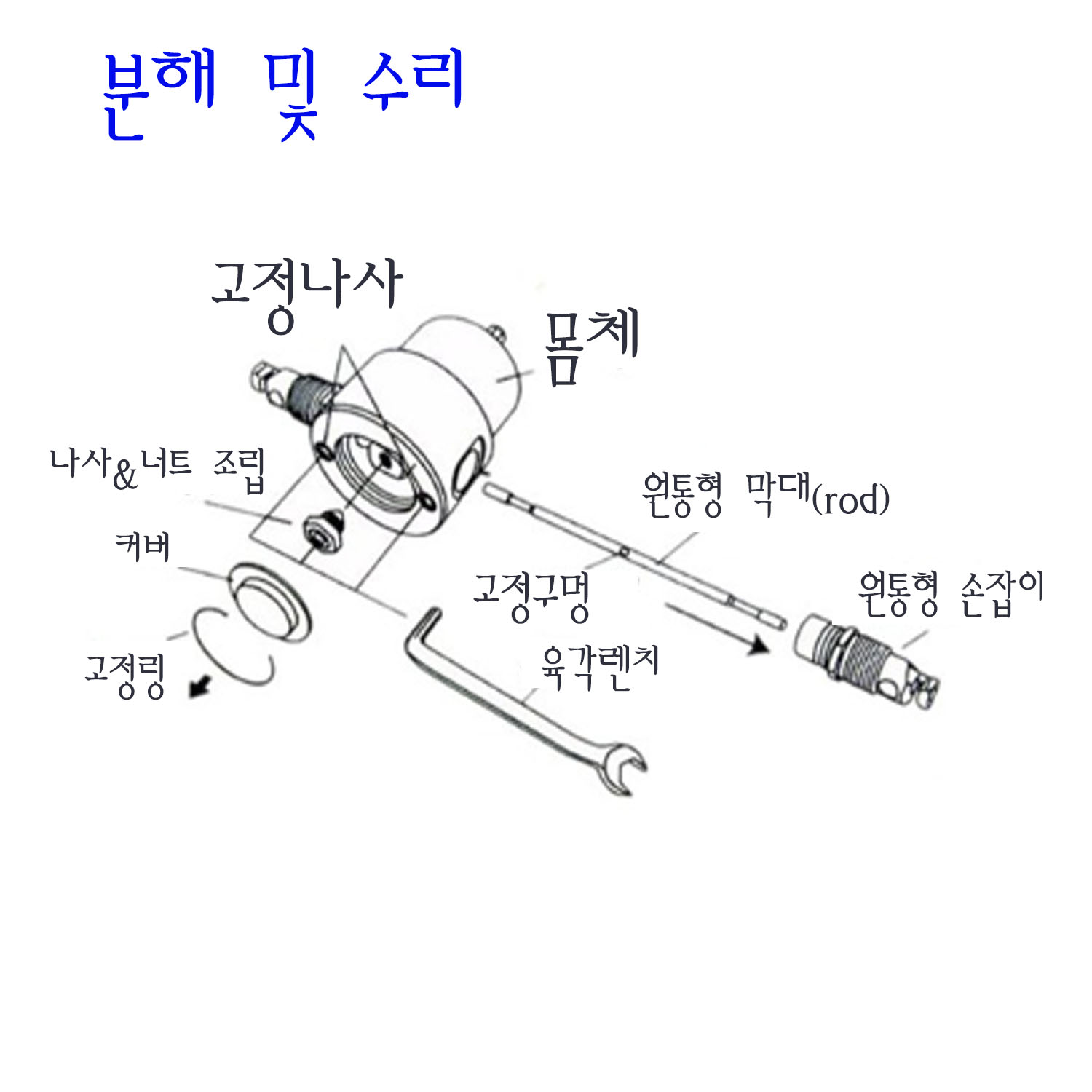

Loosen the screw slowly with the hex wrench to release the rod holder for replacement. (see nd the attached picture)



교체(수리교체)

로드 교체:
1. 로드 홀더의 나사를 풉니다.
2. 고정 나사를 풀고 로드를 빼냅니다.
3. 로드의 중앙 구멍을 슬라이딩 블록의 올바른 위치에 고정한 후 고정 나사를 조입니다.
4. 로드 홀더의 나사를 조입니다.
5. 덮개와 잠금 링을 설치합니다.



로드 홀더 교체:
육각 렌치로 나사를 천천히 풀어 로드 홀더를 분리한 후 교체합니다. (첨부된 그림 참조)
